Дизель-генераторная установка Cummins С700 мощностью 512 кВт (в постоянном режиме) используется в качестве постоянного или резервного источника электроэнергии.
Варианты исполнения:
- Cummins C700 Openset (открытое исполнение на раме)
Подробные характеристики
Расход топлива
|
Ненагруженный резерв |
Первичный источник питания |
| кВА (кВт) |
кВА (кВт) |
| Основные параметры |
700 (565) |
640 (512) |
| Нагрузка |
1/4 |
1/2 |
3/4 |
Full |
1/4 |
1/2 |
3/4 |
Full |
| Галлонов США в час |
10.8 |
17.6 |
25.1 |
33.8 |
9.5 |
16.0 |
22.9 |
30.8 |
| л/ч |
49.00 |
80.00 |
114.00 |
154.00 |
43.00 |
73.00 |
104.00 |
140.00 |
Двигатель
|
Резервный режим |
Основной режим |
| Производитель двигателя |
Cummins |
| Модель двигателя |
VTA28-G5 |
| Конфигурация |
Cast Iron, 40° V12 Cylinder |
| Наддув |
Turbo Charged and After-Cooled |
| Общая выходная мощность двигателя, кВтм |
612 |
560 |
| Среднее эффективное давление при номинальной нагрузке, кПа |
1751 |
1599 |
| Диаметр цилиндра, мм |
140 |
| Ход поршня, мм |
152 |
| Номинальная скорость, об./мин. |
1500 |
| Скорость движения поршня, м/с |
7.6 |
| Компрессия |
13.1:1 |
| Заправочная емкость для смазочного масла, л |
83 |
| Предельная скорость, об./мин. |
1850 ±50 |
| Рекуперированная мощность, кВт |
75 |
| Тип регулятора |
Electronic |
| Пусковое напряжение |
24 Volts DC |
Топливная система
|
Резервный режим |
Основной режим |
| Максимальный расход топлива, л/ч |
337 |
| Максимальное сопротивление в топливопроводе, мм ртутного столба |
203 |
| Максимальная температура в топливопроводе (°С) |
70 |
Воздух
|
Резервный режим |
Основной режим |
| Количество воздуха, необходимое для сгорания топлива, м?/мин |
52.6 |
49.5 |
| Максимальное сопротивление воздушного фильтра, кПа |
6.2 |
Выпускная система
|
мощность (резервный источник), кВт |
мощность (основы источник), кВт |
| Объем выхлопных газов при номинальной нагрузке, м?/мин |
122.8 |
119.1 |
| Температура выхлопных газов, °C |
507.2 |
493.3 |
| Максимальное противодавление отработавших газов, кПа |
10.2 |
Стандартная радиаторная система
|
мощность (резервный источник), кВт |
мощность (основы источник), кВт |
| Расчетная температура окружающей среды, °C |
50 |
| Нагрузка вентилятора, кВтм |
19.6 |
| Емкость теплоносителя (включая радиатор), л |
125 |
| Расход воздуха через систему охлаждения, куб.м/мин. при 12,7 мм водяного столба |
12.45 |
| Общая теплоотдача, BTU/min |
21610 |
19310 |
| Максимальное статическое сопротивление воздушному потоку, мм водяного столба |
19.1 |
Габариты
Вес*
|
Открытое исполнение |
| Сухой вес установки, кг |
5491 |
| Полный вес установки, кг |
5760 |
* Вес указан для стандартной комплектации. Вес для других конфигураций см. в технических данных.
Размер
|
Длина |
Ширина |
Высота |
| Стандартные размеры агрегата в открытом исполнении |
3433 |
1500 |
2065 |
Применение
| Аварийный резервный источник питания (ESP): |
Источник питания с ограниченным временем использования (LTP): |
Первичный источник питания (PRP): |
Базовый (постоянный) источник питания (COP): |
| применяется для электроснабжения различных потребителей в случае нарушения работы основного источника питания |
применяется для энергоснабжения постоянных электропотребителей на ограниченное время. |
применяется для энергоснабжения электропотребителей с переменной нагрузкой без ограничения по времени. |
применяется для постоянного энергоснабжения электропотребителей на неограниченное время. |
Стандартная комплектация дизельной электростанции включает в себя:
- Дизельный двигатель жидкостного охлаждения, частота 1500об/мин коленвала двигателя.
- Бесконтактный генератор Newage Stamford.
- Стальную раму с антивибрационными опорами и отверстиями для погрузки.
- Масляный, топливный, воздушный фильтры.
- Топливный сепаратор (отделитель воды из топлива).
- Радиатор двигателя с защитной решеткой вращающихся частей.
- Систему автоматического/ручного запуска и управления.
- Первичный (индустриальный) глушитель.
- Гибкий переходник(компенсатор) глушителя.
- Комплект эксплуатационной документации (English/Русский).
Электростанция полностью заправлена эксплуатационными жидкостями, проходит полную предпродажную подготовку, специалисты Компании Лесард осуществляют тестирование оборудования под нагрузкой.
При необходимости электростанция снабжается дополнительным оборудованием:
- Шумопоглощающий кожух
- Контейнер
- Автоматика, щит АВР (AMF)
- Автоматические или ручные жалюзи для установки ДГУ открытого исполнения в помещении
- Увеличенный топливный бак
- Шасси (трейлерный вариант)
Контейнерное исполнение предполагает конструирование и сборку контейнеров разных комплектаций с учетом условий эксплуатации и других индивидуальных особенностей каждого заказа.
Контейнеры производства Компании Лесард обеспечивают:
- Высокую мобильность автономного источника электрической энергии.
- Высокую безопасность в эксплуатации (пожарная безопасность, вандалоустойчивость).
- Увеличение срока службы оборудования.
- Гарантированную надежность запуска электростанции за счет постоянного поддержания необходимого температурного режима внутри контейнера даже вхолодное время года.
- Возможность установки на мобильные шасси.
- Возможность дистанционного мониторинга и управление работой.
- Низкий уровень шума во время работы.
Базовые модели контейнеров производства Компании Лесард:
| Модель контейнера |
Габаритные размеры: |
| Север-М 3 |
3×2,4×2,6 |
| Север-М 4 |
4×2,4×2,5 |
| Север-М 5 |
5×2,4×2,5 |
| Север-М 6,1 |
6×2,4×2,5 |
Отправить запрос на электростанцию
Краткие характеристики
| Модель ДГУ |
Мощность (основной источник) |
Мощность (резерный источник) |
Модель двигателя |
Модель генератора |
Количество цилиндров |
Рабочий объем двигателя, л |
Расход топлива (при 100% загрузке), л/ч |
Вес в заправленном состоянии, кг* |
Габариты (ДхШхВ), мм |
| Cummins C700 D5 |
512 |
565 |
HC5F |
VTA28G5 |
12, V-образное |
28 |
154 |
5760 |
4047х1608х1942 |

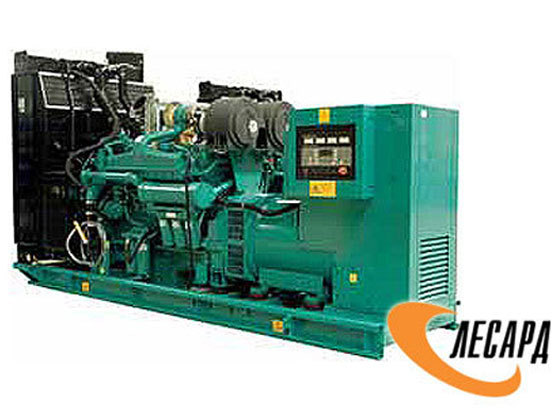

1. Внешний вид электростанции может отличаться от представленного на изображении.
2. Производитель оставляет за собой право внесения изменений в конструкцию и внежний вид изделий без дополнительных уведомлений.
