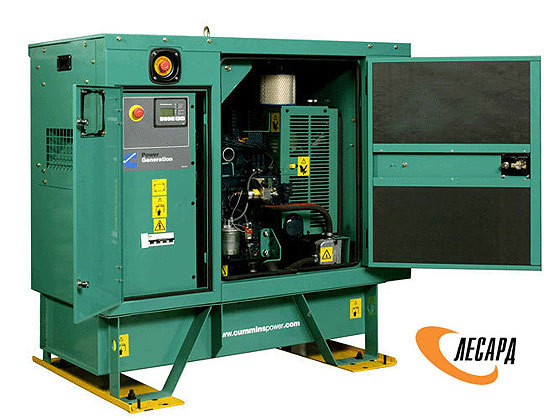

Cummins C22 D5

Дизель-генераторная установка Cummins С22 мощностью 16 кВт (в постоянном режиме) используется в качестве постоянного или резервного источника электроэнергии.

Варианты исполнения:
  • Cummins C22 Openset (открытое исполнение на раме)
  • Cummins C22 Silentpower (исполнение в кожухе)
Подробные характеристики
Расход топлива
Ненагруженный резерв Первичный источник питания
кВА (кВт) кВА (кВт)
Основные параметры 22 (17.6) 20 (15.84)
Нагрузка 1/4 1/2 3/4 Full 1/4 1/2 3/4 Full
Галлонов США в час 0.3 0.6 0.8 1.1 0.3 0.5 0.8 1.0
л/ч 1.28 2.56 3.84 5.12 1.18 2.36 3.53 4.71
Двигатель
Резервный режим Основной режим
Производитель двигателя Cummins
Модель двигателя X2.5G2
Конфигурация 4 Cycle; In-line; 3 Cylinder Diesel
Наддув Naturally Aspirated
Общая выходная мощность двигателя, кВтм 27 24.37
Среднее эффективное давление при номинальной нагрузке, кПа 851 768.1
Диаметр цилиндра, мм 91.7
Ход поршня, мм 127
Номинальная скорость, об./мин. 1500
Скорость движения поршня, м/с 7.62
Компрессия 18.5:1
Заправочная емкость для смазочного масла, л 6.5
Предельная скорость, об./мин. 1650
Рекуперированная мощность, кВт 2
Тип регулятора Mechanical -Std
Пусковое напряжение 12 Volts DC
Топливная система
Резервный режим Основной режим
Максимальный расход топлива, л/ч 40
Максимальное сопротивление в топливопроводе, мм ртутного столба 28.0249
Максимальная температура в топливопроводе (°С) 60
Воздух
Резервный режим Основной режим
Количество воздуха, необходимое для сгорания топлива, м?/мин 2.3 2.3
Максимальное сопротивление воздушного фильтра, кПа 4
Выпускная система
мощность (резервный источник), кВт мощность (основы источник), кВт
Объем выхлопных газов при номинальной нагрузке, м?/мин N/A N/A
Температура выхлопных газов, °C 660
Максимальное противодавление отработавших газов, кПа 3.38
Стандартная радиаторная система
мощность (резервный источник), кВт мощность (основы источник), кВт
Расчетная температура окружающей среды, °C 50
Нагрузка вентилятора, кВтм 0.6
Емкость теплоносителя (включая радиатор), л 7
Расход воздуха через систему охлаждения, куб.м/мин. при 12,7 мм водяного столба 0.78
Общая теплоотдача, БТЕ / мин 2561 N/A
Максимальное статическое сопротивление воздушному потоку, мм водяного столба N/A
Габариты
Вес*
Открытое исполнение Закрытое исполнение
Сухой вес установки, кг 418.5 743.5
Полный вес установки, кг 582 907
* Вес указан для стандартной комплектации. Вес для других конфигураций см. в технических данных.
Размер
Длина Ширина Высота
Стандартные размеры агрегата в открытом исполнении 1667 930 1247
Стандартные размеры агрегата в закрытом исполнении 2082 930 1448
Применение
Аварийный резервный источник питания (ESP): Источник питания с ограниченным временем использования (LTP): Первичный источник питания (PRP): Базовый (постоянный) источник питания (COP):
применяется для электроснабжения различных потребителей в случае нарушения работы основного источника питания применяется для энергоснабжения постоянных электропотребителей на ограниченное время. применяется для энергоснабжения электропотребителей с переменной нагрузкой без ограничения по времени. применяется для постоянного энергоснабжения электропотребителей на неограниченное время.
Основные параметры
Открытое исполнение Закрытое исполнение
Модель ДГУ Cummins C22 D5
Мощность (основной источник), кВт 16
Мощность (резервный источник), кВт 17
Модель двигателя X2.5G2
Модель генератора PI144D
Кол-во цилиндров, расположение 3, рядное
Рабочий объём двигателя, л 2,5
Расход топлива (при 100% нагрузке), л/ч 5.12
Вес в заправленном состоянии, кг* 582 907
Габаритные размеры: 1667х930х1247 2082x930x1448
Стандартная комплектация дизельной электростанции включает в себя:
  • Дизельный двигатель жидкостного охлаждения, частота 1500об/мин коленвала двигателя.
  • Бесконтактный генератор Newage Stamford.
  • Стальную раму с антивибрационными опорами и отверстиями для погрузки.
  • Масляный, топливный, воздушный фильтры.
  • Топливный сепаратор (отделитель воды из топлива).
  • Радиатор двигателя с защитной решеткой вращающихся частей.
  • Систему автоматического/ручного запуска и управления.
  • Первичный (индустриальный) глушитель.
  • Гибкий переходник(компенсатор) глушителя.
  • Комплект эксплуатационной документации (English/Русский).

Электростанция полностью заправлена эксплуатационными жидкостями, проходит полную предпродажную подготовку, специалисты Компании Лесард осуществляют тестирование оборудования под нагрузкой.

При необходимости электростанция снабжается дополнительным оборудованием:
  • Шумопоглощающий кожух
  • Контейнер
  • Автоматика, щит АВР (AMF)
  • Автоматические или ручные жалюзи для установки ДГУ открытого исполнения в помещении
  • Увеличенный топливный бак
  • Шасси (трейлерный вариант)

Контейнерное исполнение предполагает конструирование и сборку контейнеров разных комплектаций с учетом условий эксплуатации и других индивидуальных особенностей каждого заказа.

Контейнеры производства “Компании Лесард” обеспечивают:

  • Высокую мобильность автономного источника электрической энергии.
  • Высокую безопасность в эксплуатации (пожарная безопасность, вандалоустойчивость).
  • Увеличение срока службы оборудования.
  • Гарантированную надежность запуска электростанции за счет постоянного поддержания необходимого температурного режима внутри контейнера даже вхолодное время года.
  • Возможность установки на мобильные шасси.
  • Возможность дистанционного мониторинга и управление работой.
  • Низкий уровень шума во время работы.
  Базовые модели контейнеров производства “Компании Лесард”:
Модель контейнера Габаритные размеры:
Север-М 3 3×2,4×2,6
Север-М 4 4×2,4×2,5
Север-М 5 5×2,4×2,5
Север-М 6,1 6×2,4×2,5
Отправить запрос на электростанцию

Ваше имя

Ваш E-Mail

Сообщение

Краткие характеристики
Модель ДГУ Мощность (основной источник) Мощность (резерный источник) Модель двигателя Модель генератора Количество цилиндров Рабочий объем двигателя, л Расход топлива (при 100% загрузке), л/ч Вес в заправленном состоянии, кг* Габариты (ДхШхВ), мм
Cummins C22 D5 Open 16 17 PI144D X2.5G2 3, рядное 2,5 5,12 582 1667х930х1247
